Das Projekt auf einen Blick
Sascha aus München hat rund 50 FENNEXT-Elemente in 25, 50 und 70 mm Tiefe zu einer abnehmbaren Akustikwand kombiniert. In die Konstruktion sind zwei Monitor Audio CSS230 Einbaulautsprecher und adressierbare RGB-LEDs integriert.
- rund 2,2 m² rechnerische äquivalente Absorptionsfläche
- bewerteter Absorptionsgrad αw = 0,8
- zwei Monitor Audio CSS230 Einbaulautsprecher
- 300-W-Netzteil, WLED und Einbindung in Loxone
Projekt & Video: Sascha Baumann · YouTube-Kanal
Aufbau in sieben Schritten
1. Layout und CAD-Planung
Form, Farben, unterschiedliche Elementtiefen sowie die Positionen von Lautsprechern und Licht wurden zuerst digital geplant.
2. Trägerplatte zuschneiden
Die Buche-Multiplex-Platte bildet die abnehmbare Basis für Absorber, Technik und Verkabelung.
3. Elektronik vorbereiten
Netzteil, LED-Steuerung und Lautsprecherverkabelung wurden auf der Rückseite angeordnet und vor der Montage getestet.
4. Trägerplatte abnehmbar montieren
Für dieses Projekt konnten drei bereits vorhandene Ankerlöcher wiederverwendet werden. Die Platte wurde mit individuell angepassten M8 × 193 mm Bolzen befestigt. „Ohne neue Bohrung“ bezieht sich ausschließlich auf diese vorhandenen Ankerpunkte und ist keine allgemeine Montageaussage.
5. LED-Streifen einsetzen
Adressierbare RGB-LEDs erzeugen indirektes Licht hinter und zwischen den Elementen; gesteuert wird es über WLED.
6. Absorberelemente befestigen
Die rund 50 Elemente wurden gemäß CAD-Plan auf der Trägerplatte angeordnet. Die Tiefenstaffelung erzeugt das plastische Wandbild.
7. Smart Home einbinden
Beleuchtung und Szenen wurden abschließend in das vorhandene Loxone-System integriert.
Akustikpaneele mit LED: so hat Sascha das Licht gelöst
Das Besondere an dieser Akustikwand ist das Licht. Statt einzelne Paneele zu beleuchten, hat Sascha adressierbare RGB-LED-Streifen auf der Trägerplatte verlegt, hinter und zwischen den Absorberelementen. Das Licht fällt indirekt aus den Fugen und betont die unterschiedlich tiefen Elemente. Gesteuert wird es über WLED, Szenen laufen über das Smart Home.
- Indirekt statt direkt: Die LED-Streifen sitzen hinter den Elementen. Man sieht das Licht, nicht die Leiste.
- Tiefe nutzen: Elemente mit 25, 50 und 70 mm Tiefe werfen unterschiedliche Schatten. Das macht das Lichtspiel plastisch.
- Technik zugänglich halten: Netzteil, Steuerung und Kabel liegen auf der Rückseite der abnehmbaren Trägerplatte.
- Akustik bleibt erhalten: Die Absorberflächen bleiben frei. Die Wand schluckt weiterhin den Hall, auch wenn das Licht aus ist.
LED-Streifen hinter Akustikpaneelen: worauf du achten solltest
- Lichtrichtung: Strahlt der LED-Streifen gegen die Wand, entsteht weiches, indirektes Licht ohne sichtbare Lichtpunkte. Die Absorber brauchen dafür etwas Abstand zur Wand oder eine Trägerplatte mit Fugen.
- Art des Streifens: COB-Streifen ergeben eine durchgehende Lichtlinie. SMD-Streifen mit einzeln ansteuerbaren LEDs, wie bei Sascha, erlauben Farbverläufe und Effekte.
- Lichtfarbe: Für Wohnraum und Büro wirkt warmweißes Licht ruhig und wohnlich. RGB-Streifen schaffen wechselnde Atmosphäre, etwa im Gaming- oder Heimkino-Bereich.
- Kabel und Netzteil zuerst planen: Lege vor der Montage fest, wo Steckdose, Netzteil und Steuerung sitzen und wie das Kabel dorthin kommt. Nachträglich ist das hinter verklebten Paneelen kaum noch möglich. Netzteil und Steuerung sollten zugänglich und belüftet bleiben.
- Steuerung: Dimmbar per Fernbedienung, App oder Smart Home. Sascha nutzt WLED und Loxone.
Planst du keine Trägerplatte, geht es auch einfacher: Ein LED-Streifen über oder neben einer Fläche aus Hexagonen setzt ebenfalls Akzente. Die Elemente klebst du dann direkt an die Wand. LED-Technik und Netzteil bekommst du im Elektrohandel. Wir liefern die Absorber, keine Beleuchtung.
Komponenten
| Komponente | Ausführung |
|---|---|
| FENNEXT Absorberelemente | rund 50 Stück, 25/50/70 mm |
| Trägerplatte | Buche-Multiplex, abnehmbar |
| Lautsprecher | 2 × Monitor Audio CSS230 |
| LED-Technik | adressierbare RGB-LEDs, WLED |
| Stromversorgung | 300-W-Netzteil |
| Smart Home | Loxone |
| Wandbefestigung | 3 vorhandene Ankerlöcher, M8 × 193 mm |

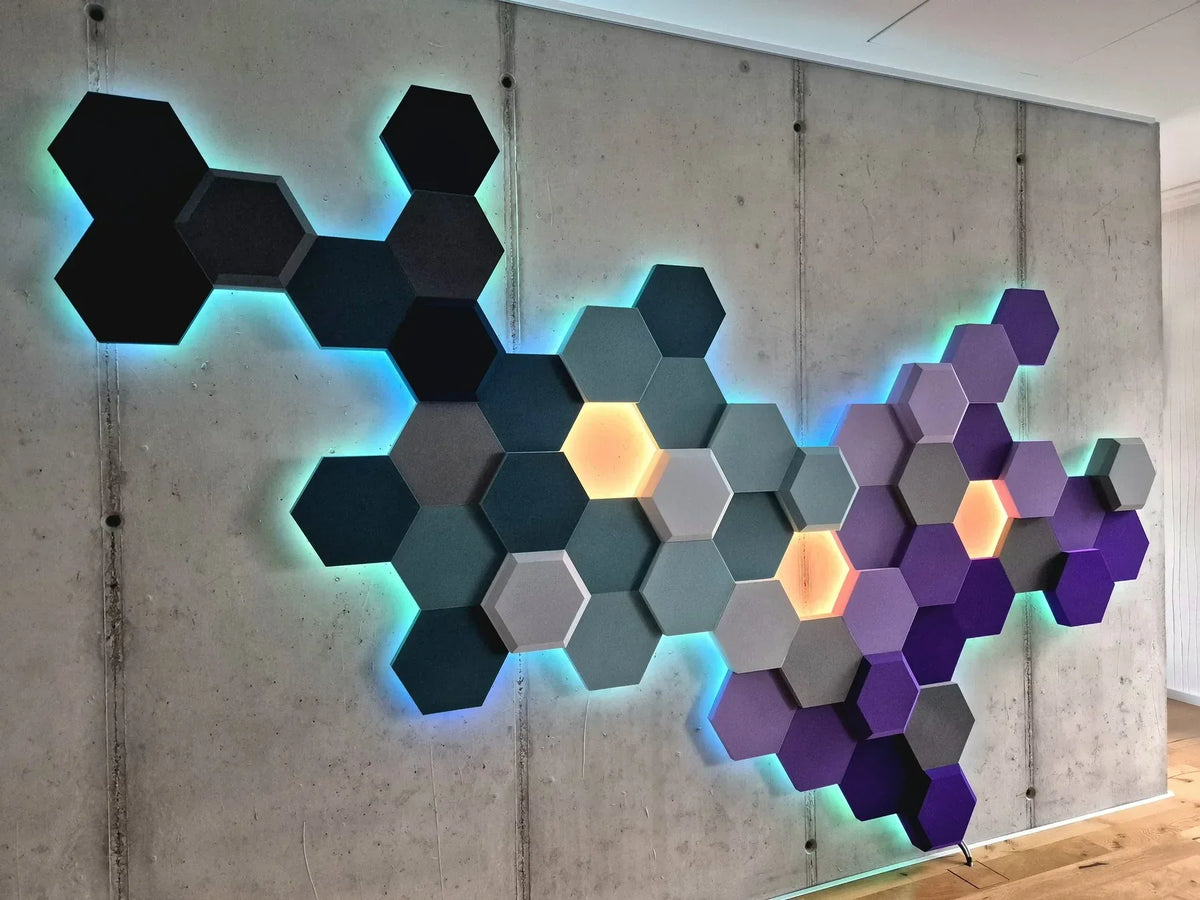

Das Ergebnis
